Comment installer une pompe à chaleur air-air gainable ?

Vous souhaitez équiper votre logement d'un système de chauffage et de climatisation discret et performant ? L'installation d'une pompe à chaleur air-air gainable représente la solution idéale pour chauffer et rafraîchir l'ensemble de vos pièces sans unités murales apparentes. Contrairement aux systèmes split classiques, la PAC gainable dissimule tous ses composants dans les combles ou un faux plafond, ne laissant visibles que de discrètes grilles d'aération. Découvrez comment fonctionne ce système gainable et pourquoi il séduit de plus en plus de particuliers en rénovation comme en construction neuve.

Qu'est-ce qu'une pompe à chaleur air-air gainable ?

La pompe à chaleur air-air gainable constitue une solution de climatisation et chauffage entièrement invisible qui combine performance énergétique et esthétisme. À la différence d'un système split traditionnel qui place des unités murales dans chaque pièce, le système gainable centralise la diffusion de l'air grâce à une unique unité intérieure reliée à un réseau de gaines. Cette configuration permet de préserver l'harmonie visuelle de votre intérieur tout en bénéficiant d'un confort thermique optimal dans l'ensemble de votre habitation.

Principe de fonctionnement et différence avec le split

Le fonctionnement de la pompe à chaleur repose sur le même principe thermodynamique que les splits classiques : une unité extérieure capte les calories présentes dans l'air pour les transférer à l'intérieur. La différence majeure réside dans la distribution de l'air traité. Alors qu'un système split utilise plusieurs unités intérieures murales visibles, la PAC air gainable dissimule une seule unité dans les combles ou un faux plafond. Cette unité centrale propulse ensuite l'air chaud ou froid à travers un réseau de gaines vers des grilles de soufflage installées dans chaque pièce.

Un système réversible : chauffage et climatisation

La grande majorité des pompes à chaleur air-air gainables sont réversibles, offrant ainsi une double fonction. En hiver, le système capte les calories de l'air extérieur pour réchauffer votre logement avec une excellente efficacité énergétique. En été, le processus s'inverse et la PAC gainable fonctionne comme une climatisation en évacuant la chaleur vers l'extérieur. Cette polyvalence fait de la pompe à chaleur réversible une solution économique qui remplace à la fois votre système de chauffage et de climatisation, tout en générant des économies d'énergie substantielles par rapport aux équipements électriques traditionnels.

Comment fonctionne un système gainable ?

Comprendre le fonctionnement d'une pompe à chaleur gainable permet d'appréhender les avantages de cette technologie. Le système gainable se compose de plusieurs éléments techniques qui travaillent en synergie pour distribuer efficacement l'air traité dans votre habitation. De l'unité extérieure aux grilles de diffusion, chaque composant joue un rôle précis dans la performance globale de votre installation.

Les composants : unité intérieure, plénum, gaines et grilles

L'unité intérieure de la PAC gainable se positionne dans les combles ou au-dessus d'un faux plafond. Elle abrite le ventilateur et l'échangeur thermique qui produisent l'air chaud ou froid. Le plénum constitue la chambre de répartition fixée directement sur cette unité : cette boîte métallique distribue l'air vers les différentes gaines selon les besoins de chaque zone. Les gaines isolées, généralement en aluminium ou textile, serpentent dans les combles pour acheminer l'air jusqu'aux pièces à climatiser. Enfin, les grilles de soufflage et de reprise, seuls éléments visibles du système, assurent la diffusion et le retour de l'air dans chaque espace.

Le circuit de distribution de l'air : soufflage et reprise

Le circuit d'air de la pompe à chaleur air-air gainable fonctionne en boucle fermée. L'air ambiant est aspiré par les grilles de reprise situées généralement dans les couloirs ou les pièces principales. Cet air retourne vers l'unité intérieure via les gaines de reprise pour y être traité (chauffé ou refroidi). Une fois à la bonne température, l'air repart à travers le réseau de gaines de soufflage pour être diffusé dans chaque pièce via les bouches de soufflage. Ce circuit continu garantit un renouvellement constant et une température homogène dans tout le logement, sans courants d'air désagréables comme peuvent le produire certains radiateurs ou convecteurs.

Le contrôle pièce par pièce avec le module Airzone

Le module Airzone représente une innovation majeure pour les systèmes gainables, permettant un contrôle précis et indépendant de la température dans chaque pièce. Cette technologie installe des registres motorisés dans les gaines de chaque zone, pilotés par des thermostats individuels. Vous pouvez ainsi définir 18°C dans les chambres, 21°C dans le salon et couper totalement le chauffage dans les pièces inoccupées. Le système Airzone optimise automatiquement le fonctionnement de votre PAC gainable pour atteindre les températures demandées tout en minimisant la consommation. Cette gestion intelligente génère jusqu'à 30% d'économies d'énergie supplémentaires et améliore considérablement votre confort thermique au quotidien.

Les étapes d'installation d'une PAC gainable

L'installation d'une pompe à chaleur air-air gainable nécessite une planification rigoureuse et l'intervention de professionnels qualifiés. Bien que plus technique qu'un système split, cette installation offre un résultat esthétique et fonctionnel incomparable. Voici les principales étapes pour réussir votre projet de PAC gainable.

Installation en neuf ou en rénovation

L'installation d'une PAC gainable s'adapte aussi bien aux constructions neuves qu'aux rénovations. En construction neuve, l'intégration du système gainable se prévoit dès la phase de conception architecturale, facilitant le passage des gaines et l'aménagement des faux plafonds. En rénovation, l'installation reste parfaitement réalisable si votre logement dispose de combles accessibles ou permet la création de faux plafonds avec une hauteur minimale de 30 cm. Les maisons avec charpente traditionnelle offrent généralement l'espace nécessaire pour accueillir l'unité intérieure et le réseau de gaines. Un diagnostic préalable par un installateur certifié permet d'évaluer la faisabilité technique de votre projet.

Positionnement dans les combles ou faux plafond

Le positionnement de l'unité intérieure gainable constitue une étape déterminante pour la performance du système. Dans les combles, l'unité se place idéalement au centre de la maison pour équilibrer les longueurs de gaines et optimiser la distribution de l'air. L'emplacement doit permettre un accès facile pour la maintenance et disposer d'une évacuation des condensats. La hauteur minimale requise varie entre 30 et 50 cm selon les modèles de PAC gainable. L'unité doit être suspendue à la charpente par des tiges filetées avec des silent-blocs anti-vibratoires pour limiter les transmissions sonores. Un espace de service d'au moins 60 cm devant l'unité facilite les interventions d'entretien de la pompe à chaleur.

Pose du réseau de gaines et des grilles

La pose du réseau de gaines demande une étude précise pour dimensionner correctement chaque conduit. Les gaines principales partent du plénum vers les différentes zones du logement, puis se divisent en gaines secondaires pour desservir chaque pièce. L'isolation thermique des gaines prévient les déperditions et la condensation. Les gaines doivent présenter le moins de coudes possibles et respecter des rayons de courbure minimums pour ne pas freiner le flux d'air. Les bouches de soufflage s'installent de préférence au plafond, en périphérie des pièces pour créer un effet de rideau d'air. Les grilles de reprise se positionnent dans les zones centrales ou les couloirs. Le réglage final de chaque grille équilibre les débits pour garantir un confort thermique optimal dans toutes les pièces.

Les avantages de la PAC gainable

Opter pour une pompe à chaleur air-air gainable présente de nombreux avantages qui en font la solution privilégiée pour les projets exigeants en termes de confort et d'esthétique. Au-delà de ses performances énergétiques, la PAC gainable transforme votre expérience quotidienne du chauffage et de la climatisation.

Invisible, silencieuse et esthétique

L'atout majeur du système gainable réside dans son invisibilité totale. Contrairement aux splits muraux qui imposent des unités visibles sur vos murs, la PAC gainable ne laisse apparaître que de discrètes grilles design parfaitement intégrables à votre décoration. Cette discrétion s'accompagne d'un confort acoustique exceptionnel : l'unité intérieure étant isolée dans les combles, le niveau sonore dans les pièces de vie reste très faible, généralement inférieur à 30 dB(A). Vos murs restent libres pour vos meubles, tableaux et aménagements sans contrainte liée aux équipements de climatisation. Cette solution s'avère particulièrement appréciée dans les intérieurs contemporains, les maisons d'architecte ou les rénovations haut de gamme.

Diffusion homogène et économies d'énergie

La pompe à chaleur gainable assure une diffusion de l'air particulièrement homogène dans tout le logement. Le réseau de gaines bien dimensionné répartit uniformément la chaleur ou la fraîcheur, éliminant les zones trop chaudes ou trop froides fréquentes avec d'autres systèmes. Cette homogénéité améliore le confort tout en optimisant la consommation. Les économies d'énergie générées par une PAC air gainable atteignent 60 à 70% par rapport à un chauffage électrique traditionnel. Le coefficient de performance saisonnier (SCOP) des modèles récents dépasse régulièrement 4, ce qui signifie que pour 1 kWh d'électricité consommé, le système restitue plus de 4 kWh de chaleur. Ces performances permettent de rentabiliser rapidement l'investissement initial.

Gestion intelligente avec Airzone (option)

L'ajout du système Airzone à votre installation de pompe à chaleur gainable transforme votre confort au quotidien. Cette solution de zonage intelligent divise votre habitation en plusieurs zones indépendantes, chacune pilotée par son propre thermostat. Vous pouvez programmer des températures différentes selon les pièces et les moments de la journée : chambre fraîche la nuit, salon confortable en soirée, bureau chauffé en journée. Le module Airzone s'interface avec des applications mobiles pour un contrôle à distance de votre système de chauffage. Cette gestion fine réduit le gaspillage énergétique en ne climatisant que les espaces occupés, tout en maintenant un confort thermique personnalisé. Les statistiques de consommation intégrées vous aident à optimiser vos réglages pour maximiser les économies.

Questions fréquentes

Peut-on installer une PAC gainable en rénovation ?

Oui, l'installation d'une pompe à chaleur air-air gainable en rénovation est tout à fait possible à condition de disposer d'un espace technique adéquat. La plupart des maisons individuelles avec des combles accessibles conviennent parfaitement. L'unité intérieure nécessite une hauteur minimale de 30 cm et un espace d'environ 1m² selon les modèles. Si vos combles sont aménagés ou inexistants, la création de faux plafonds dans les couloirs et pièces peut permettre le passage des gaines. Un diagnostic technique réalisé par un professionnel certifié RGE évalue la faisabilité de votre projet et propose la configuration optimale. Les travaux d'installation d'une PAC gainable en rénovation durent généralement entre 3 et 5 jours selon la complexité du chantier.

Faut-il obligatoirement des combles ?

Les combles représentent la solution idéale pour une installation de PAC gainable, mais ne constituent pas une obligation absolue. Des alternatives existent pour les logements sans combles accessibles. Vous pouvez créer des faux plafonds dans les pièces de circulation (couloirs, entrées) avec une perte de hauteur de 30 à 40 cm pour loger l'unité intérieure et les gaines principales. Certains modèles compacts de pompes à chaleur gainables s'intègrent également dans des placards techniques ou des espaces de rangement aménagés. Dans les appartements, l'installation peut se faire dans un local technique commun si le règlement de copropriété le permet. L'essentiel est de disposer d'un volume technique suffisant et d'un cheminement possible pour les gaines vers les différentes pièces.

Qu'est-ce qu'un plénum et à quoi sert-il ?

Le plénum est une pièce métallique essentielle du système gainable, servant de chambre de distribution pour l'air traité par la pompe à chaleur. Il se fixe directement sur la sortie de l'unité intérieure gainable et comporte plusieurs piquages orientés dans différentes directions. Chaque piquage accueille le départ d'une gaine qui part vers une zone ou une pièce spécifique de votre logement. Le plénum répartit le flux d'air selon les besoins de chaque branche du réseau. Sa conception sur mesure prend en compte le nombre de pièces à climatiser, les débits nécessaires et la configuration de votre habitation. Un plénum bien dimensionné garantit une distribution équilibrée de l'air et optimise les performances de votre installation de pompe à chaleur gainable.

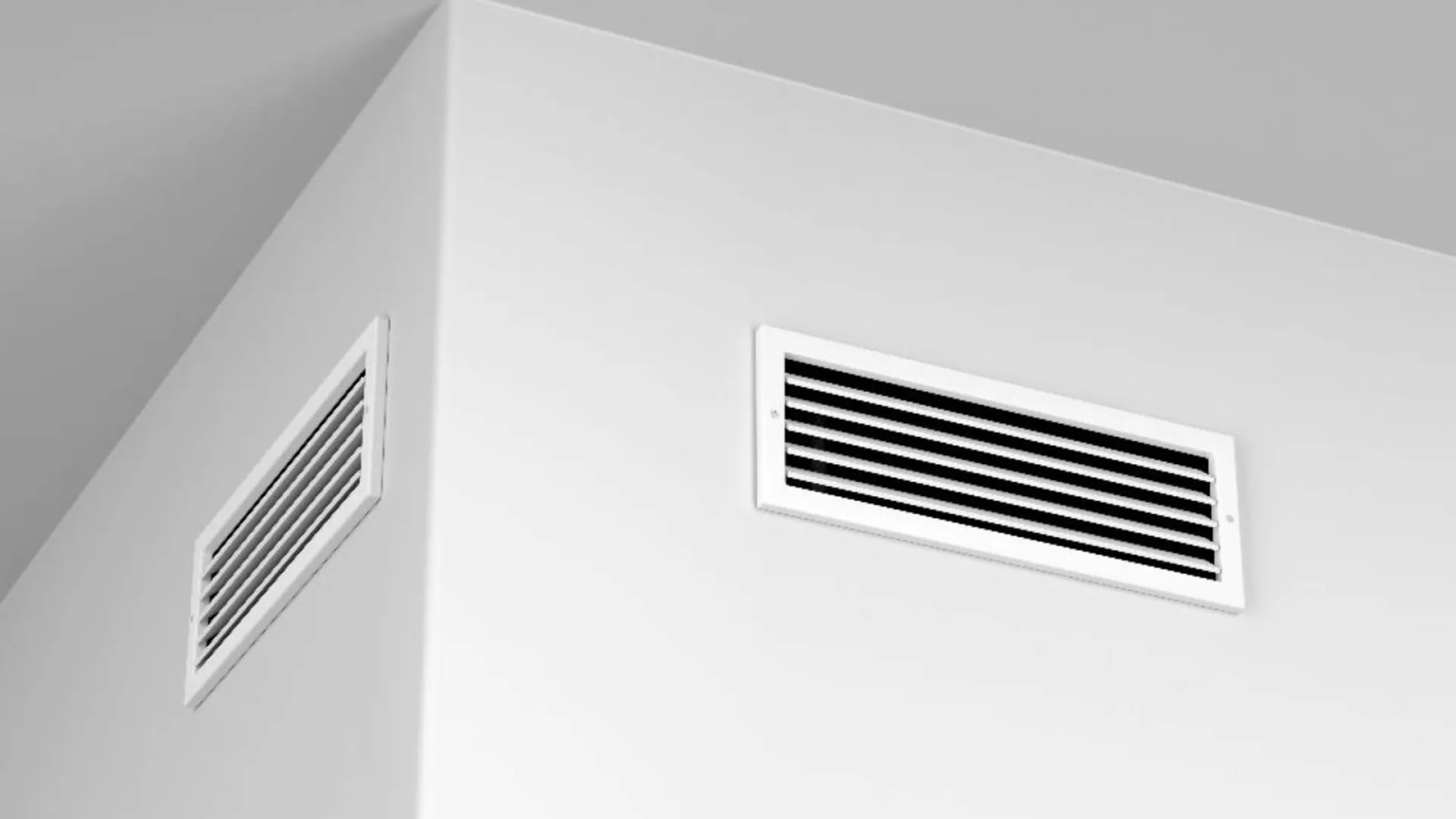

Quelle différence entre grille de soufflage et de reprise ?

Les grilles de soufflage et de reprise jouent des rôles complémentaires dans votre système gainable. Les grilles de soufflage diffusent l'air traité (chaud ou froid) dans chaque pièce. Elles se placent généralement au plafond en périphérie des pièces pour créer une circulation d'air optimale. Ces grilles comportent des lamelles orientables permettant de diriger le flux d'air. Les grilles de reprise, quant à elles, aspirent l'air ambiant pour le renvoyer vers l'unité intérieure où il sera traité. Elles se positionnent souvent dans les couloirs ou les zones centrales de la maison. Un bon équilibre entre soufflage et reprise garantit un renouvellement d'air efficace et un confort thermique homogène. Le nombre et l'emplacement de ces grilles sont calculés lors de l'étude technique préalable à l'installation de la PAC.

Comment fonctionne le module Airzone ?

Le module Airzone transforme votre pompe à chaleur gainable en système de zonage intelligent multi-zones. Il installe des registres motorisés (volets) à l'intérieur des gaines de chaque zone définie. Ces registres s'ouvrent ou se ferment automatiquement selon les besoins détectés par les thermostats de chaque pièce. Lorsqu'une pièce atteint sa température de consigne, le registre correspondant se ferme partiellement ou totalement, redirigeant l'air vers les zones qui en ont besoin. Le système communique en permanence avec votre PAC pour adapter sa puissance de fonctionnement. Vous pilotez chaque zone via des thermostats muraux ou une application mobile qui permet de programmer des scénarios (confort, éco, nuit, absence). Airzone enregistre vos habitudes et peut suggérer des optimisations pour maximiser vos économies d'énergie tout en maintenant votre confort.
